Ổ CẮM HẸN GIỜ LẬP TRÌNH
Một số ứng dụng điển hình:
- Hẹn giờ để đèn chiếu sáng ở những khu vực công cộng
- Bảng quảng cáo cửa hàng ,công ty , nhân viên hay quên tắt khi hết giờ làm ,
- Hẹn giờ bật ,tắt máy bơm nước tưới cây khi bạn đi làm hàng ngày
- Dùng cho máy sục khí trong các trại nuôi tôm cần bật , tắt máy suốt đêm ,…
=>tự động bật , tắt chính xác, hiệu quả, không tốn công sức và thời gian.
Bạn chỉ cần cài đặt 1 lần cho các thiết bị, và timer sẽ làm việc đóng mở đúng thời gian bạn cài đặt và bộ nhớ của nó sẽ không mất đi cho dù bị cúp điện (điều mà các bộ hẹn giờ bằng cơ không làm được)

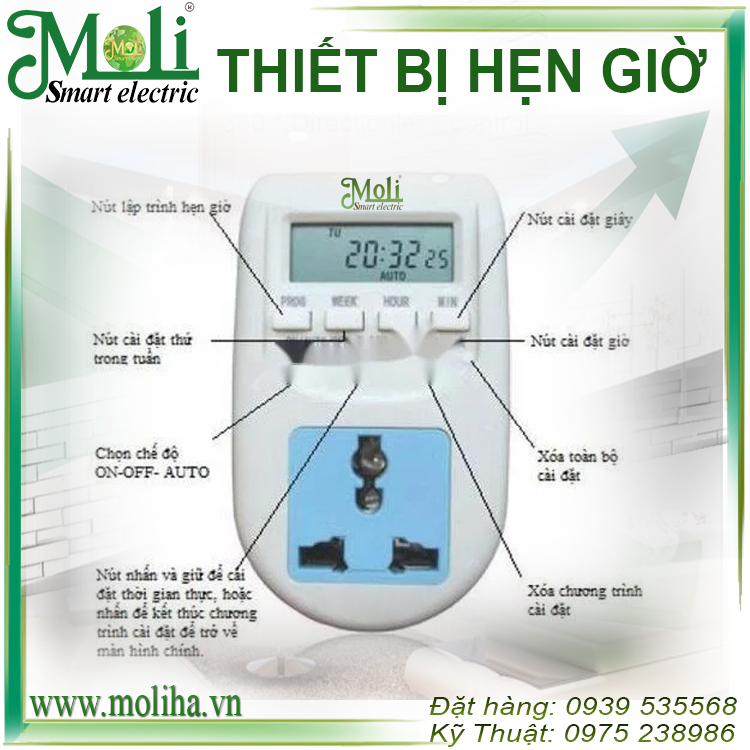

Giao diện sử dụng ML-AL06 :
1.Màn hình điện tử
2.Nút ấn đặt tuần, giờ, phút. (Week, hour, Min) và cài đặt thời gian ON – OFF tự động cho thiết bị.
3.Nút ấn Reset: nhấn giữ 3 giây sẽ xóa toàn bộ cài đặt.
4.RES/RCL : Dùng để cài đặt lại (2)
5.Clock: Kết hợp với các nút (2) để cài đặt thời gian thực tế.
6. Đèn đỏ: đèn sáng khi ổ cắm ở trạng thái ON và tắt khi ở trạng thái OFF.
7. Chọn chế độ Bật – Tự động – Tắt (On – Auto – OFF)
8. Ổ cắm ngõ ra kết nối với tải.
I – CÁC THAO TÁC CÀI ĐẶT CHO ML-AL06
Quy trình bao gồm:
1.Cài đặt thời gian thực tế cho ML-AL06
2.Hẹn giờ tắt mở (ON-OFF) cho thiết bị.
3.Chọn chế độ.
I.1 Cài đặt thời gian thực tế cho ML-AL06
Cài đặt như sau: Nhấn giữ nút clock và lần lượt nhấn các nút sau đến khi màn hình hiển thị thời gian đúng.
- Week: thay đổi thứ trong tuần
- Hour: thay đổi giờ
- Min: thay đổi phút
I.2 Hẹn thời gian On-Off cho ML-AL06:
Ổ cắm điện hẹn giờ ML -AL06 có thể On- Off đến 32 lần trong 1 ngày, sau khi hẹn giờ chương trình sẽ chay và tự động lặp lại theo chu kỳ sau:
Cách hẹn giờ như sau:
- Nhấn nút Prog lần 1, màn hình hiển thị 1On ( cài đặt thời gian On lần thứ nhất). Dùng các phím Week, Hour, Min, để cài đặt thứ, giờ, phút, giây.
- Nhấn nút Prog lần 2, màn hình hiển thị 1 Off ( cài đặt thời gian tắt cho lần thứ nhất).
- Làm tương tự như thế đến 8Off.
- Sau khi cài đặt xong ấn Clock để thoát ra ngoài.
- Để xem lại thời gian đẵ cài đặt nhấn Prog để xem 1On, 1OFF, 2On, 2OFF….. 16On, 16OFF.
I.3 Chọn chế độ cho ML-AL06
Sau khi cài đặt xong, nhấn Nút Auto/On/Off để chọn chế độ hoạt động.
Có 3 chế độ như sau:
- Auto : Chạy chương trình cài đặt
- ON : Ổ cắm ngõ ra có điện.
- OFF: Ổ cắm ngõ ra không có điện
II. Ví dụ thực tiễn.
Khách hàng muốn dùng AL-06 hẹn giờ tưới nước tự động mỗi ngày 2 lần: lần 1 bật tưới lúc 7h00, tắt lúc 7h05, lần 2 bật lúc 17h00, tắt lúc 17h05, chúng ta tiến hành cài đặt như sau:
1.Nhấn nút Prog -> màn hình hiển thị 1On, nhấn Week để chọn từ thứ 2 đến chủ nhật (để ý phía trên của màn hình hiển thị:MO,Tu,We,Th,Fr,Sa,Su). nhấn Hour chọn giờ (7h00).
2.Nhấn nút Prog lần 2 -> màn hình hiển thị 2OFF, nhấn Week để chọn từ thứ 2 đến chủ nhật, nhấn nút Hour chọn 7h, nhấn nút Minchọn 7h05.
3.Nhấn nút Prog lần 3 -> màn hình hiển thị 2On, nhấn Week để chọn từ thứ 2 đến chủ nhật, nhấn Hour chọn 17h.
4.Nhấn tiếp Prog lần 4 -> màn hình hiển thị 2OFF, nhấn Week để chọn từ thứ 2 đến chủ nhật, nhấn Hour chọn 17h, nhấn Min để chọn phút : 17h05.
5.Đến đây coi như hoàn thành quá trình cài đặt, nhấn Clock để thoát ra ngoài.
6.Để ML-AL-06 chạy tự động mỗi ngày theo giờ đã hẹn nhấn nhấn Nút Auto/On/Off chọn chế độ Auto.
Sau đó kết nối ML-AL06 với tải .
Đặc Tính Kỹ Thuật:
- Công suất tải tức thời tối đa: 10A, từ 160VAC…240VAC
- Có 16 bộ nhớ cài đặt thời điểm ON và 16 bộ nhớ cài đặt thời điểm OFF
- Khoảng cách thời gian cài đặt tắt/mở tối thiểu 1 Phút
- Khoảng cách thời gian cài đặt tắt/mở tối đa 168h (1 tuần lễ).
- Có pin chờ khi mất điện => không bị mất bộ nhớ hẹn giờ
- Có thể chọn lịch làm việc cho timer trong cả tuần hoặc từng ngày trong tuần.
- Sai số thời gian của đồng hồ chuẩn trên máy: không quá 0.5s/ngày
- Ngõ điện ra là lỗ cắm vạn năng tương thích với mọi loại phích cắm => cực kỳ tiện lợi
